环境搭建

在Linux Kernel Archive下载对应版本的内核源码

wget https://cdn.kernel.org/pub/linux/kernel/v5.x/linux-5.11.tar.xz
tar -xvf linux-5.11.tar.xz
cd linux-5.11.1/
make menuconfig
勾选 * Kernel hacking —> Kernel debugging - Kernel hacking —> Compile-time checks and compiler options —> Compile the kernel with debug info - Kernel hacking —> Generic Kernel Debugging Instruments –> KGDB: kernel debugger 编译
make -j$(nproc) bzImage
在arch/x86/boot/目录下提取到bzImage，为压缩后的内核文件 再下载busybox构建文件系统，在busybox.net下载版本
wget https://busybox.net/downloads/busybox-1.33.0.tar.bz2
tar -jxvf busybox-1.33.0.tar.bz2
cd busybox-1.33.0/
make menuconfig
勾选 Settings —> Build static file (no shared libs)
make install
cd _install
mkdir -pv {bin,tmp,sbin,etc,proc,sys,home,lib64,lib/x86_64-linux-gnu,usr/{bin,sbin}}
touch etc/inittab
mkdir etc/init.d
touch etc/init.d/rcS
chmod +x ./etc/init.d/rcS
配置gedit etc/inittab
::sysinit:/etc/init.d/rcS
::askfirst:/bin/ash
::ctrlaltdel:/sbin/reboot
::shutdown:/sbin/swapoff -a
::shutdown:/bin/umount -a -r
::restart:/sbin/init
配置etc/init.d/rcS
sudo cat <<EOF > etc/init.d/rcS
#!/bin/sh
mount -t proc none /proc
mount -t sysfs none /sys
mount -t devtmpfs devtmpfs /dev
mount -t tmpfs tmpfs /tmp
mkdir /dev/pts
mount -t devpts devpts /dev/pts

echo -e "\nBoot took $(cut -d' ' -f1 /proc/uptime) seconds\n"
setsid cttyhack setuidgid 1000 sh

poweroff -d 0  -f
EOF
配置用户组
echo "root:x:0:0:root:/root:/bin/sh" > etc/passwd
echo "ctf:x:1000:1000:ctf:/home/ctf:/bin/sh" >> etc/passwd
echo "root:x:0:" > etc/group
echo "ctf:x:1000:" >> etc/group
echo "none /dev/pts devpts gid=5,mode=620 0 0" > etc/fstab
打包文件系统
find . | cpio -o --format=newc > ../rootfs.cpio
如果需要添加文件可以解包文件系统再打包
cpio -idv < ./rootfs.cpio
qemu运行内核 bzImage和rootfs.cpio放到同一个目录下，然后编写sh脚本
#!/bin/sh
qemu-system-x86_64 \
-m 128M \
-kernel ./bzImage \
-initrd  ./rootfs.cpio \
-monitor /dev/null \
-append "root=/dev/ram rdinit=/sbin/init console=ttyS0 oops=panic panic=1 loglevel=3 quiet kaslr" \
-cpu kvm64,+smep \
-smp cores=2,threads=1 \
-nographic \
-s

-m：虚拟机内存大小 -kernel：内存镜像路径 -initrd：磁盘镜像路径 -append：附加参数选项 nokalsr：关闭内核地址随机化，方便我们进行调试 rdinit：指定初始启动进程，/sbin/init进程会默认以 /etc/init.d/rcS 作为启动脚本 loglevel=3& quiet：不输出log console=ttyS0：指定终端为/dev/ttyS0，这样一启动就能进入终端界面 -monitor：将监视器重定向到主机设备/dev/null，这里重定向至null主要是防止CTF中被人给偷了qemu拿flag -cpu：设置CPU安全选项，在这里开启了smep保护（smep保护就不能采用ret2usr手法了） -s：相当于-gdb tcp::1234的简写（也可以直接这么写），后续我们可以通过gdb连接本地端口进行调试

机制

KASLR

和普通用户态的ASLR差不多，都是基地址+偏移

在未开启 KASLR 保护机制时 * 内核代码段的基址为 0xffffffff81000000  * 直接映射区域的基址为 0xffff888000000000

FGKASLR

KASLR的plus版本，以函数粒度重新排布内核代码 原来不同的函数会在.text一个节上，现在不同的函数在不同的节上

ksymtab

kernel_symbol结构体其记录了函数的偏移、函数名的偏移以及命名空间的偏移 在使用fgkalsr编译后函数重定向通过此结构体

struct kernel_symbol {
    int value_offset;      // 函数的偏移量
    int name_offset;       // 符号名称的偏移量
    int namespace_offset;  // 符号命名空间的偏移量
};
利用kernel_symbol结构体存储的偏移就能找到具体函数的内存地址 比如
cat /proc/kallsyms | grep commit_creds
有时候内核符号表不会记录ksymtab的偏移 __start___ksymtab和__stop___ksymtab 被记录在each_symbol_section函数中 只需要
cat /proc/kallsyms | grep each_symbols_section
> addr_A

x/10i arrd_A
> ...
> mov rbx,addr_B
> ...

x/10gx addr_B
> addr_C

x/10wx addr_C
> neg_offset

x/10i addr_B + neg_offset - 0x100000000
> addr_offset_function
### STACK PROTECTOR 类似于canary，用以检测是否发生内核堆栈溢出，通常取自 gs 段寄存器某个固定偏移处的值

SMAP/SMEP

指管理模式访问保护和管理模式执行保护 用来防止内核态访问/执行用户态数据，完全将内核空间与用户空间隔离 绕过的两种方式: 篡改CR4寄存器->ret2usr：CR4寄存器的第20位标识SMEP开关（0关，1开），利用kernel ROP篡改CR4，然后完成ret2usr。 不过现在都是KPTI的内核，内核页面的用户地址没有执行权限，ret2usr已经过时

ret2dir：简单说，把用户地址的数据映射到内核地址空间上。利用内核线性映射区对物理空间地址的完整映射，可以找到用户空间的数据，但是地址在内核空间上，利用内核地址访问用户的数据

KPTI

指内核页表隔离，内核空间与用户空间使用两组不同的页表集

内存管理-转换为物理内存

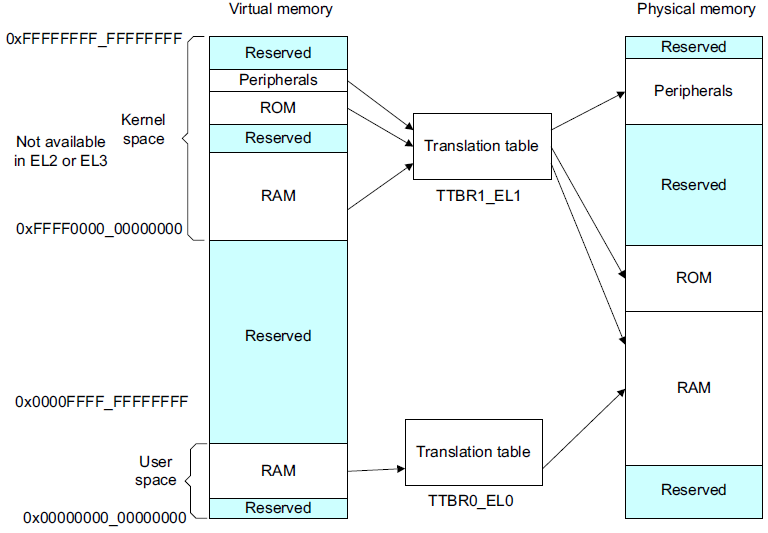

内核中的寻址空间大小是由CONFIG_ARM64_VA_BITS控制的 这里以48位为例，ARMv8中 Kernel Space的页表基地址存放在TTBR1_EL1寄存器中，内核地址空间的高位为全1，（0xFFFF0000_00000000 ~ 0xFFFFFFFF_FFFFFFFF） User Space页表基地址存放在TTBR0_EL0寄存器中，用户地址空间的高位为全0，（0x00000000_00000000 ~ 0x0000FFFF_FFFFFFFF）

当 CPU 收到一个虚拟地址转换请求时 1. 检查虚拟地址高 16 位是否为全 0 或全 1 2. 若全 0 → 用 TTBR0_EL1 的值作为页表基址，开始多级页表遍历 3. 若全 1 → 用 TTBR1_EL1 的值作为页表基址，开始多级页表遍历 4. 否则 → 触发地址异常

TTBR0_EL1：存放用户进程页表的物理基址 * 每个用户进程有独立的页表 → 进程切换时，内核会更新 TTBR0_EL1 的值 * 仅用于转换用户空间虚拟地址

TTBR1_EL1：存放内核全局页表的物理基址 * 内核页表是全局的 → 所有进程共享同一套内核页表，进程切换时 TTBR1_EL1 无需修改 * 仅用于转换内核空间虚拟地址

内存管理-访问内存

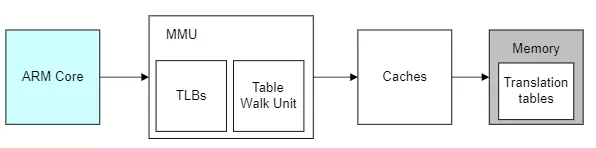

TLB 是 CPU 内核内部的硬件组件，和 L1 指令 / 数据缓存一样，属于 CPU 片上高速存储，物理上集成在 MMU 模块中。

  1. TLB 的分类
    • 按地址类型分：指令 TLB（ITLB） 缓存指令页的页表项，数据 TLB（DTLB） 缓存数据页的页表项
    • 按页大小分：支持大页（如 2MB/1GB）的 TLB 条目会单独划分区域，避免小页条目挤占大页空间
  2. TLB 失效的影响
    • 若地址转换的页表项不在 TLB 中（TLB Miss），CPU 会触发页表遍历：去内存中查多级页表（如 x86_64 的 4 级页表），找到后将页表项填入 TLB，供后续访问复用
    • 频繁的 TLB Miss 会显著降低性能，这也是内核尽量使用大页（HugePage）的原因 —— 一个大页表项能覆盖更大的内存区域，减少 TLB 条目占用，降低 Miss 率
  3. 内核对 TLB 的管理
    • 当内核修改页表（如 vmalloc 分配内存、页表映射变更）时，必须主动刷新 TLB（如执行 invlpg 指令），否则 CPU 会使用旧的 TLB 条目，导致地址转换错误
    • 不同架构的 TLB 刷新指令不同：x86 用 invlpg，ARMv8 用 tlbi 系列指令

TLB：MMU工作的过程就是查询页表的过程，CPU从虚拟地址中提取虚拟页号，到 TLB 中匹配直接得到对应的物理页号和权限，再通过物理页号 + 页内偏移得到真实的物理地址，发起内存读写请求

对于同一个内存，更大的大页对应的虚拟页号位数更少，可以覆盖更大的内存空间，直接减少 TLB Miss 概率，提升地址转换效率（1 个 1GB 大页 TLB 条目 = 256 个 4MB 页条目 = 1048576 个 4KB 页条目）

内存管理-页

通常采用四级页表，页全局目录(PGD)，页上级目录(PUD)，页中间目录(PMD)，页表(PTE)

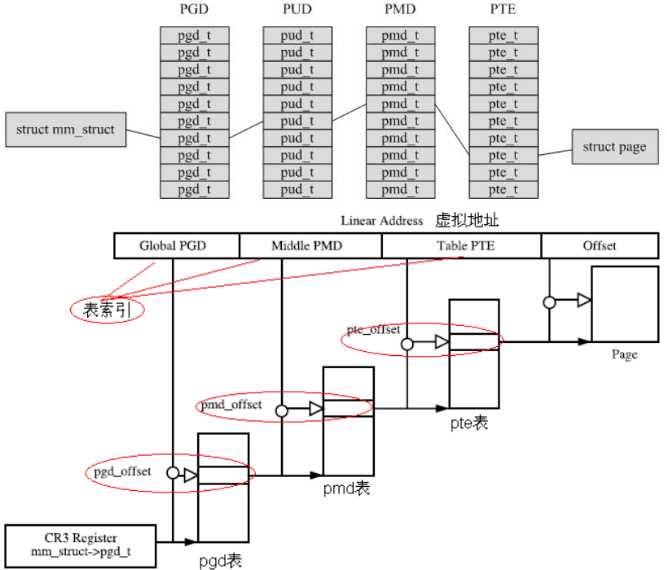

  1. 从CR3寄存器中读取页目录所在物理页面的基址（即所谓的页目录基址），从线性地址的第一部分获取页目录项的索引，两者相加得到页目录项的物理地址
  2. 第一次读取内存得到pgd_t结构的目录项，从中取出物理页基址取出，即页上级页目录的物理基地址
  3. 从线性地址的第二部分中取出页上级目录项的索引，与页上级目录基地址相加得到页上级目录项的物理地址
  4. 第二次读取内存得到pud_t结构的目录项，从中取出页中间目录的物理基地址
  5. 从线性地址的第三部分中取出页中间目录项的索引，与页中间目录基址相加得到页中间目录项的物理地址
  6. 第三次读取内存得到pmd_t结构的目录项，从中取出页表的物理基地址
  7. 从线性地址的第四部分中取出页表项的索引，与页表基址相加得到页表项的物理地址
  8. 第四次读取内存得到pte_t结构的目录项，从中取出物理页的基地址
  9. 从线性地址的第五部分中取出物理页内偏移量，与物理页基址相加得到最终的物理地址
  10. 第五次读取内存得到最终要访问的数据

内存管理-ELF程序内存映射

一、整体概述

ELF 可执行文件从加载到内存映射建立，遵循 “先虚拟，后物理，按需分配” 的核心原则。整个过程分为两大阶段：

第一阶段：虚拟地址空间规划（execve 阶段）

  1. 解析 ELF 文件格式

  2. 为进程创建 mm_struct 和页表根节点

  3. 划定虚拟内存区域（vm_area_struct）

第二阶段：物理内存实际映射（运行时阶段）

  1. 首次访问触发缺页异常

  2. 动态分配页表中间层级（PUD/PMD/PTE）

  3. 分配物理内存并建立映射

二、详细流程分解

步骤 1：执行触发与 ELF 解析

用户态：用户输入 ./hello → Shell 调用 execve()

内核态：sys_execve() → do_execve() → load_elf_binary()

关键操作：

  • 内核读取 ELF 头部 Elf64_Ehdr，判断文件类型：

    • ET_EXEC：非 PIE，固定基址（如 0x400000）

    • ET_DYN：PIE，需要 ASLR 随机化

  • 读取程序头表 Elf64_Phdr，获取可加载段信息（.text、.data 等）

关键数据结构：

  • linux_binprm：临时存放加载参数

  • elf64_phdr：程序段描述符

步骤 2：进程内存描述符创建

load_elf_binary() → mm_alloc() → mm_init()

关键操作：

  • 分配 mm_struct 结构体

  • 调用 pgd_alloc() 分配 PGD（页全局目录）物理页

  • 初始化 mm_struct 核心字段：

mm->pgd = pgd_alloc(mm);  // 页表根节点
mm->mmap = NULL;          // 虚拟区域链表
mm->mm_rb = RB_ROOT;      // 虚拟区域红黑树
mm->start_code = mm->end_code = 0;
mm->start_data = mm->end_data = 0;
mm->start_brk = mm->brk = 0;  // 堆起始/当前指针

关键点：

  • 此时只分配了 PGD 根页（4KB 物理页）

  • PUD/PMD/PTE 均未分配，节省内存

  • TTBR0_EL1 仍指向原进程页表

步骤 3：虚拟内存区域创建与基址随机化

3.1 基址确定

arch_pick_mmap_layout() → randomize_stack_top()

PIE vs 非 PIE 差异：

类型 ELF 类型 基址确定方式 典型基址
非 PIE ET_EXEC 固定值 0x400000
PIE ET_DYN 内核随机分配 0x5555000000~0x7777000000

PIE 随机化细节：

3.2 vm_area_struct 创建

load_elf_binary() → elf_map() → mmap_region()

各段处理逻辑：

段类型 创建时机 权限 特殊标志
代码段 ELF 加载时 r-x VM_EXEC
数据段 ELF 加载时 rw- VM_WRITE
BSS 段 ELF 加载时 rw- VM_WRITE
栈 setup_arg_pages() rw- VM_GROWSDOWN
堆 set_brk() rw- VM_GROWSUP

关键数据结构： vm_area_struct

struct vm_area_struct {
    unsigned long vm_start;     // 虚拟起始地址
    unsigned long vm_end;       // 虚拟结束地址
    pgprot_t vm_page_prot;      // 访问权限
    unsigned long vm_flags;     // VM_READ|VM_WRITE|VM_EXEC
    struct file *vm_file;       // 映射的文件（如有）
    struct rb_node vm_rb;       // 红黑树节点
};

虚拟地址最终布局示例（PIE）：

0x5555000000 ~ 0x5555001000   .text (代码段)
0x5555002000 ~ 0x5555003000   .data (数据段)
0x5555003000 ~ 0x5555004000   .bss  (BSS段)
0x5555004000 ~ 0x5555005000   堆初始预留区
0x7ffffffde000 ~ 0x7ffffffff000  栈

步骤 4：页表框架的惰性建立

核心原则： 页表中间层级（PUD/PMD）按需分配

4.1 进程创建时的页表状态

// 只分配 PGD 根页
mm->pgd = pgd_alloc(mm);  // 返回物理地址 0x80001234000

// PGD 项初始化为无效
for (i = 0; i < PTRS_PER_PGD; i++)
    mm->pgd[i] = pgd_none;

4.2 ARMv8 4 级页表结构

虚拟地址 [48位] = [PGD(9)][PUD(9)][PMD(9)][PTE(9)][Offset(12)]

各级覆盖范围：

  • PGD：512GB（2^39 字节）

  • PUD：1GB（2^30 字节）

  • PMD：2MB（2^21 字节）

  • PTE：4KB（2^12 字节）

步骤 5：进程切换与页表激活

context_switch() → switch_mm() → cpu_switch_mm()

ARMv8 硬件操作：

// 将新进程的 PGD 物理地址写入 TTBR0_EL1
msr ttbr0_el1, x0          // x0 = mm->pgd 物理地址
dsb ish                    // 内存屏障
tlbi vmalle1is             // 刷新 TLB
dsb ish
isb

关键点：

  • TTBR0_EL1 指向进程私有用户页表

  • TTBR1_EL1 指向内核全局页表（不变）

  • TLB 刷新确保旧进程映射失效

步骤 6：首次访问触发缺页异常

6.1 异常触发流程

用户态：执行第一条指令（PC = 入口地址） 硬件：MMU 遍历页表发现 PTE 无效 → 触发 Data/Instruction Abort 内核：el0_sync → do_mem_abort() → do_page_fault()

ARMv8 缺页异常原因码（ESR_EL1）：

  • 0b000000：地址大小故障

  • 0b000100：转换故障（页表项无效）

  • 0b000101：权限故障

6.2 缺页处理核心逻辑

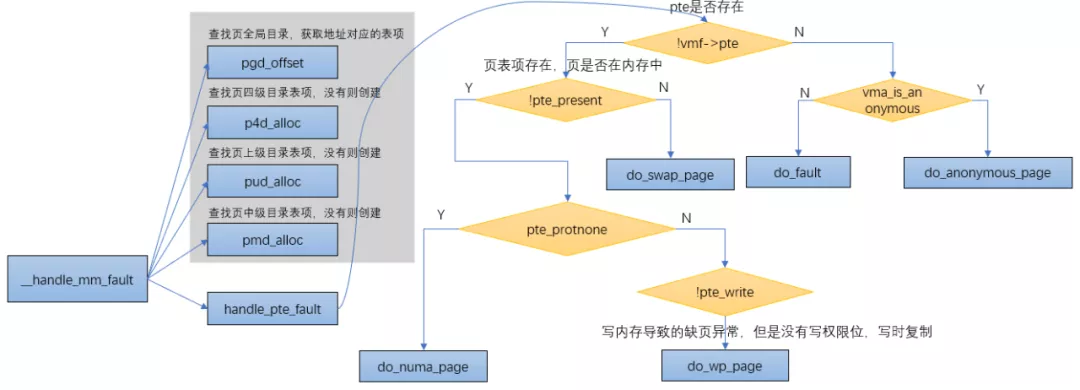

handle_mm_fault()
    → __handle_mm_fault()
        → pud_alloc()      // 按需分配 PUD 页
        → pmd_alloc()      // 按需分配 PMD 页
        → pte_alloc_map()  // 按需分配 PTE 页
        → handle_pte_fault()

6.3 不同段类型的映射策略

段类型 缺页类型 处理函数 物理页来源
代码段 文件映射 do_read_fault() page cache / 磁盘
数据段 文件映射 do_shared_fault() page cache / 磁盘
BSS 段 匿名映射 do_anonymous_page() 零页 → COW
栈 匿名映射 do_anonymous_page() 零页 → COW
堆 匿名映射 do_anonymous_page() 新分配物理页

代码段文件映射示例：

// 物理页分配与映射
page = alloc_page(GFP_KERNEL);          // 分配物理页
copy_page_from_file(page, elf_file);    // 从文件/缓存加载数据
entry = mk_pte(page, PAGE_READONLY_EXEC); // 创建 PTE 项
set_pte_at(mm, address, pte, entry);    // 写入页表

步骤 7：堆的动态扩展机制

7.1 堆地址的三阶段确定

阶段 1：ELF 解析时（虚拟预留） set_brk() → 创建 vm_area_struct 范围：基址+偏移 ~ 基址+偏移+4KB（仅占位）

阶段 2：第一次 malloc() 时（虚拟扩展） brk() 系统调用 → 扩展 vm_area_struct 范围 例：0x5555004000 → 0x5555004800

阶段 3：首次访问时（物理映射） 缺页异常 → 分配物理页 → 建立 PTE 映射

7.2 brk() 系统调用流程

SYSCALL_DEFINE1(brk, unsigned long, brk)
    → do_brk_flags()
        → find_vma_links()      // 查找扩展位置
        → vma_merge()           // 尝试合并相邻区域
        → vma_link()            // 插入/扩展 vm_area_struct
        // 此时仍未分配物理页！

步骤 8：后续访问与 TLB 加速

8.1 TLB 命中流程

虚拟地址 0x5555000000 → TLB 查询 ↓ 命中 物理地址 0x80005678000 + 偏移 → 访问内存 ↓ 未命中（TLB Miss） 硬件遍历页表：TTBR0_EL1 → PGD → PUD → PMD → PTE 获取物理地址并填充 TLB

8.2 多级页表遍历开销

  • TLB 命中：1~2 个时钟周期

  • TLB 未命中 + 页表遍历：几十到上百时钟周期

  • 缺页异常：数千到数万时钟周期（涉及磁盘 I/O 时更慢）

三、核心数据结构关系图

进程控制块 (task_struct)
    ↓
内存描述符 (mm_struct)
    ├── pgd: 0x80001234000  →  PGD 物理页
    ├── mmap: 链表头        →  vm_area_struct 链表
    ├── mm_rb: 红黑树根     →  vm_area_struct 红黑树
    ├── start_code/end_code
    └── start_brk/brk
           ↓
       vm_area_struct
           ├── vm_start/vm_end
           ├── vm_flags (VM_READ|WRITE|EXEC)
           └── vm_page_prot
                 ↓
            页表层级
            PGD → PUD → PMD → PTE
                 ↓
             物理页帧

四、PIE 与非 PIE 的完整对比

维度 非 PIE (ET_EXEC) PIE (ET_DYN)
ELF 类型 ET_EXEC ET_DYN
入口地址 绝对地址 (0x400000) 相对偏移 (0x1000)
虚拟基址 固定 0x400000 随机 (ASLR)
页表构建 固定 PGD 偏移 随机 PGD 偏移
安全性 低（地址可预测） 高（ASLR 防护）
兼容性 传统方式 现代标准（Android/Linux）
加载器 内核直接加载 内核+动态链接器

内存管理-组织物理内存

  • node 目前计算机系统有两种体系结构：
  1. 非一致性内存访问 NUMA(Non-Uniform Memory Access)意思是内存被划分为各个node，访问一个node花费的时间取决于CPU离这个node的距离。每一个cpu内部有一个本地的node，访问本地node时间比访问其他node的速度快
  2. 一致性内存访问UMA(Uniform Memory Access)也可以称为SMP(Symmetric Multi-Process)对称多处理器。意思是所有的处理器访问内存花费的时间是一样的。也可以理解整个内存只有一个node
  • zone

ZONE的意思是把整个物理内存划分为几个区域，每个区域有特殊的含义

  • page

代表一个物理页，在内核中一个物理页用一个struct page表示。

  • page frame

为了描述一个物理page，内核使用struct page结构来表示一个物理页。假设一个page的大小是4K的，内核会将整个物理内存分割成一个一个4K大小的物理页，而4K大小物理页的区域我们称为page frame

内存管理-分区页框分配器

有时候目标管理区不一定有足够的页框去满足分配，这时候系统会从另外两个管理区中获取要求的页框，但这是按照一定规则去执行的，如下：

  • 如果要求从DMA区中获取，就只能从ZONE_DMA区中获取
  • 如果没有规定从哪个区获取，就按照顺序从ZONE_NORMAL -> ZONE_DMA获取
  • 如果规定从HIGHMEM区获取，就按照顺序从 ZONE_HIGHMEM -> ZONE_NORMAL -> ZONE_DMA获取

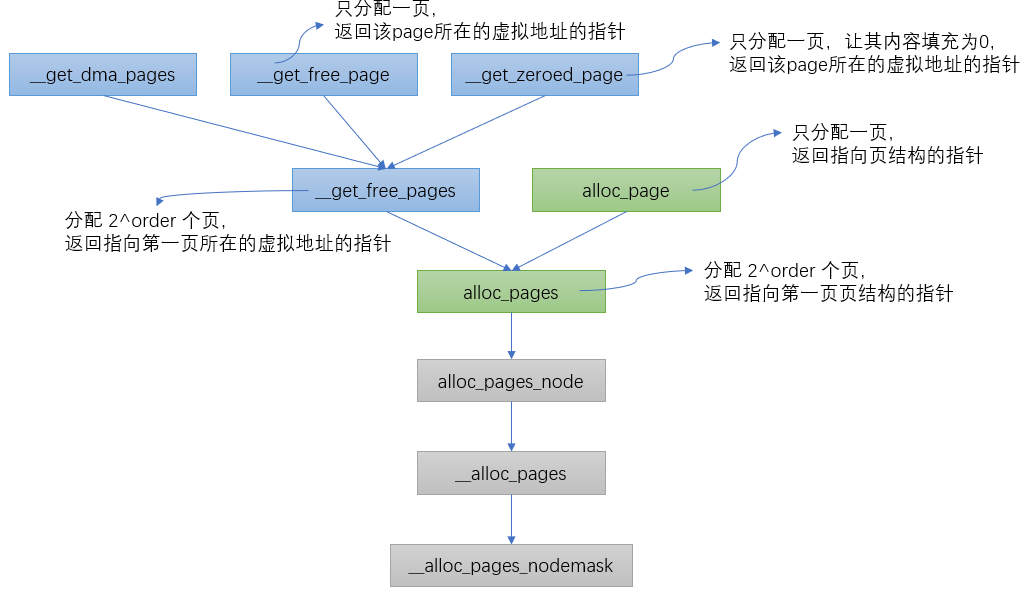

struct page *__alloc_frozen_pages_noprof(gfp_t gfp, unsigned int order,
		int preferred_nid, nodemask_t *nodemask)
{
	...

	page = get_page_from_freelist(alloc_gfp, order, alloc_flags, &ac);
	if (likely(page))
		goto out;

	...

	page = __alloc_pages_slowpath(alloc_gfp, order, &ac);

	...

	return page;
}
EXPORT_SYMBOL(__alloc_frozen_pages_noprof);

在页面分配时，有两种路径可以选择，如果在快速路径中分配成功了，则直接返回分配的页面；快速路径分配失败则选择慢速路径来进行分配

  • 正常分配（或叫快速分配）：
  1. 如果分配的是单个页面，考虑从per CPU缓存中分配空间，如果缓存中没有页面，从伙伴系统中提取页面做补充。
  2. 分配多个页面时，从指定类型中分配，如果指定类型中没有足够的页面，从备用类型链表中分配。最后会试探保留类型链表。

  • 慢速（允许等待和页面回收）分配

  • 当上面两种分配方案都不能满足要求时，考虑页面回收、杀死进程等操作后在试

内存管理-水位

衡量当前系统内存状态，内存watermark水位就能很好的衡量系统内存状态，内存状态的划分分三个层次：HIGH、LOW、MIN，系统针对内存不同的状态就会做不同的内存行为，对系统内存状态进行管控

  • 如果空闲页数目< min值，则该zone非常缺页，页面回收压力很大，应用程序写内存操作就会被阻塞，直接在应用程序的进程上下文中进行回收，即direct reclaim
  • 如果空闲页数目小于< low && > min值，kswapd线程将被唤醒，并开始释放回收页面
  • 如果空闲页面的值> high值，则该zone的状态很完美, kswapd线程将重新休眠

通过init_per_zone_wmark_min 、 __setup_per_zone_wmarks计算水位

在boost_watermark中计算出watermark_boost再进入balance_pgdat设置boost 当boosted enable后，wakeup_kcompactd进行内存碎片整理，一定程度上会缓解系统内存碎片化问题

if (boosted) {
	unsigned long flags;

	for (i = 0; i <= highest_zoneidx; i++) {
		if (!zone_boosts[i])
			continue;

		/* Increments are under the zone lock */
		zone = pgdat->node_zones + i;
		spin_lock_irqsave(&zone->lock, flags);
		zone->watermark_boost -= min(zone->watermark_boost, zone_boosts[i]);
		spin_unlock_irqrestore(&zone->lock, flags);
	}

	/*
	 * As there is now likely space, wakeup kcompact to defragment
	 * pageblocks.
	 */
	wakeup_kcompactd(pgdat, pageblock_order, highest_zoneidx);
}

内存管理-Buddy分配算法

空闲内存都会交给内核内存管理系统来进行统一管理和分配，内核中会把内存按照页来组织分配，随着进程的对内存的申请和释放，系统的内存会不断的区域碎片化，到最后会发现，明明系统还有很多空闲内存，却无法分配出一块连续的内存，这对于系统来说并不是好事，而伙伴系统算法就可以缓解这种碎片化

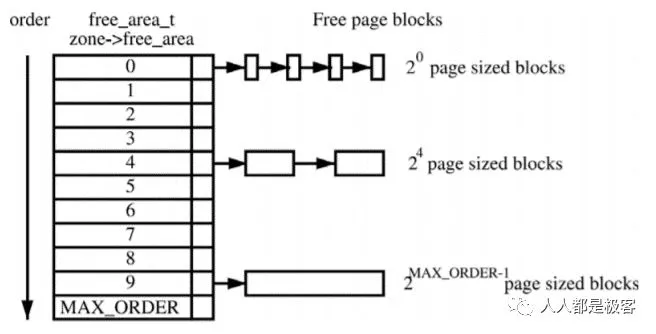

把所有的空闲页框分组为11个块链表，每个块链表分别包含大小为1，2，4，8，16，32，64，128，256，512和1024个连续页框的页框块，最大可以申请1024个连续页框，对应4MB大小的连续内存，每个页框块的第一个页框的物理地址是该块大小的整数倍

static struct page *
get_page_from_freelist(gfp_t gfp_mask, unsigned int order, int alloc_flags,
						const struct alloc_context *ac)
{

retry:
	for_next_zone_zonelist_nodemask(zone, z, ac->highest_zoneidx,
					ac->nodemask) {

check_alloc_wmark:
		mark = wmark_pages(zone, alloc_flags & ALLOC_WMARK_MASK);
		if (!zone_watermark_fast(zone, order, mark,
				       ac->highest_zoneidx, alloc_flags,
				       gfp_mask)) {
			...
			ret = node_reclaim(zone->zone_pgdat, gfp_mask, order);
			switch (ret) {
			case NODE_RECLAIM_NOSCAN:
				/* did not scan */
				continue;
			case NODE_RECLAIM_FULL:
				/* scanned but unreclaimable */
				continue;
			default:
				/* did we reclaim enough */
				if (zone_watermark_ok(zone, order, mark,
					ac->highest_zoneidx, alloc_flags))
					goto try_this_zone;

				continue;
			}
		}

try_this_zone: //本zone正常水位
		page = rmqueue(zonelist_zone(ac->preferred_zoneref), zone, order,
				gfp_mask, alloc_flags, ac->migratetype);
		...
	}
	...
	return NULL;
}

首先遍历当前zone，按照HIGHMEM->NORMAL的方向进行遍历，判断当前zone是否能够进行内存分配的条件是首先判断free memory是否满足low water mark水位值，如果不满足则进行一次快速的内存回收操作，然后再次检测是否满足low water mark，如果还是不能满足，相同步骤遍历下一个zone，满足的话进入正常的分配情况，即rmqueue函数，这也是伙伴系统的核心

static inline
struct page *rmqueue(struct zone *preferred_zone,
			struct zone *zone, unsigned int order,
			gfp_t gfp_flags, unsigned int alloc_flags,
			int migratetype)
{
	struct page *page;

	if (likely(pcp_allowed_order(order))) {    //如果order=0则从pcp中分配
		page = rmqueue_pcplist(preferred_zone, zone, order,
				       migratetype, alloc_flags);
		if (likely(page))
			goto out;
	}

	page = rmqueue_buddy(preferred_zone, zone, order, alloc_flags,
							migratetype);

out:
	/* Separate test+clear to avoid unnecessary atomics */
	if ((alloc_flags & ALLOC_KSWAPD) &&
	    unlikely(test_bit(ZONE_BOOSTED_WATERMARK, &zone->flags))) {
		clear_bit(ZONE_BOOSTED_WATERMARK, &zone->flags);
		wakeup_kswapd(zone, 0, 0, zone_idx(zone));
	}

	VM_BUG_ON_PAGE(page && bad_range(zone, page), page);
	return page;
}

static __always_inline
struct page *rmqueue_buddy(struct zone *preferred_zone, struct zone *zone,
			   unsigned int order, unsigned int alloc_flags,
			   int migratetype)
{
	struct page *page;
	unsigned long flags;

	do {
		page = NULL;
		if (unlikely(alloc_flags & ALLOC_TRYLOCK)) {
			if (!spin_trylock_irqsave(&zone->lock, flags))
				return NULL;
		} else {
			spin_lock_irqsave(&zone->lock, flags);
		}
		if (alloc_flags & ALLOC_HIGHATOMIC)
			page = __rmqueue_smallest(zone, order, MIGRATE_HIGHATOMIC);
		if (!page) {
			enum rmqueue_mode rmqm = RMQUEUE_NORMAL;

			page = __rmqueue(zone, order, migratetype, alloc_flags, &rmqm);

			/*
			 * If the allocation fails, allow OOM handling and
			 * order-0 (atomic) allocs access to HIGHATOMIC
			 * reserves as failing now is worse than failing a
			 * high-order atomic allocation in the future.
			 */
			if (!page && (alloc_flags & (ALLOC_OOM|ALLOC_NON_BLOCK)))
				page = __rmqueue_smallest(zone, order, MIGRATE_HIGHATOMIC);

			if (!page) {
				spin_unlock_irqrestore(&zone->lock, flags);
				return NULL;
			}
		}
		spin_unlock_irqrestore(&zone->lock, flags);
	} while (check_new_pages(page, order));

	__count_zid_vm_events(PGALLOC, page_zonenum(page), 1 << order);
	zone_statistics(preferred_zone, zone, 1);

	return page;
}

内存管理-碎片化整理

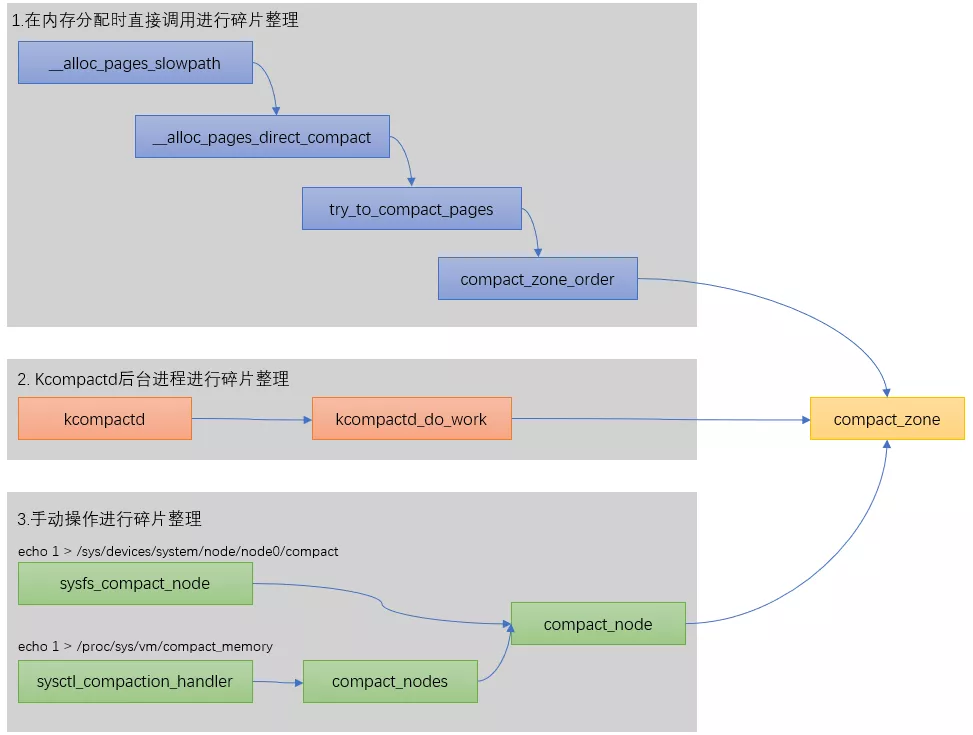

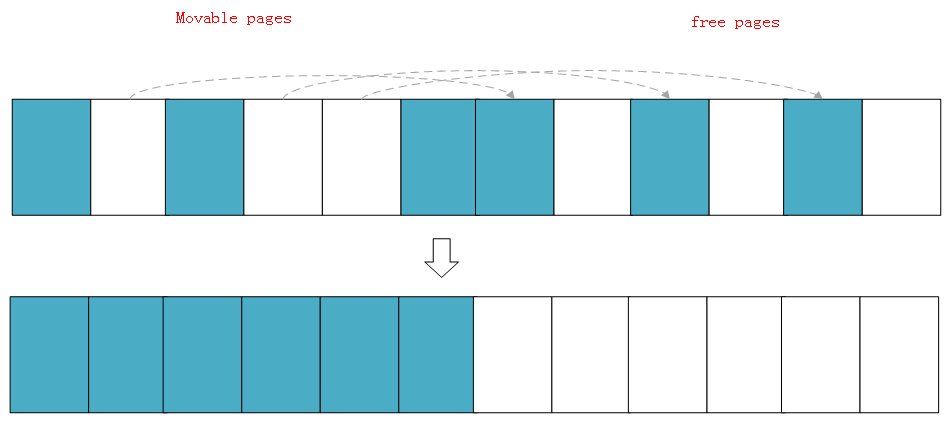

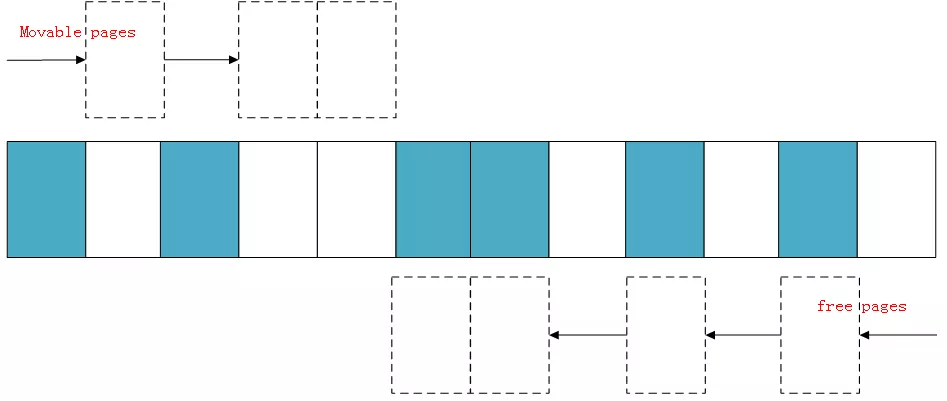

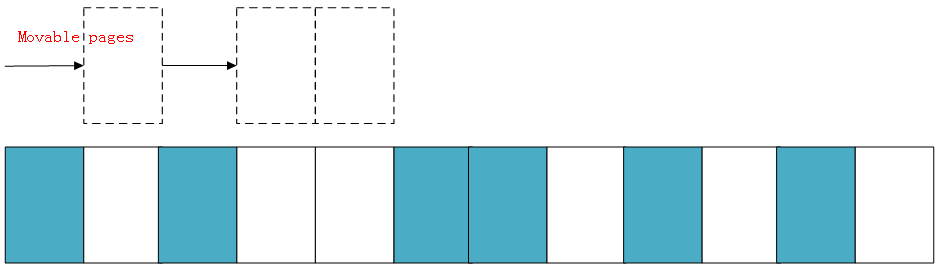

主要应用了内核的页面迁移机制，是一种将可移动页面进行迁移后腾出连续物理内存的方法

内存管理-slub分配器

伙伴系统是以页为单位分配内存，但是现实中很多时候却以字节为单位，不然申请10Bytes内存还要给1页的话就太浪费了，slab分配器就是为小内存分配而生的，slub分配器分配内存以Byte为单位，基于伙伴系统分配的大内存进一步细分成小内存分配

slub把内存分组管理，每个组分别包含8,16,32,...,2048个字节，在4K页大小的默认情况下，另外还有两个特殊的组，分别是96B和192B，之所以这样分配是因为如果申请2^12B大小的内存，就可以使用伙伴系统提供的接口直接申请一个完整的页面，加上整页分配共12组，

可以把一个kmem_cache结构体看做是一个特定大小内存的零售商，整个slub系统中共有12个这样的零售商，每个零售商只零售特定大小的内存，零售商把这些整页的内存分成许多小内存，然后分别零售出去，一个slab可能包含多个连续的内存页

每个零售商kmem_cache有两个部门，一个是仓库：kmem_cache_node，一个“营业厅kmem_cache_cpu，营业厅里只保留一个slub，只有在营业厅kmem_cache_cpu中没有空闲内存的情况下才会从仓库中换出其他的slub

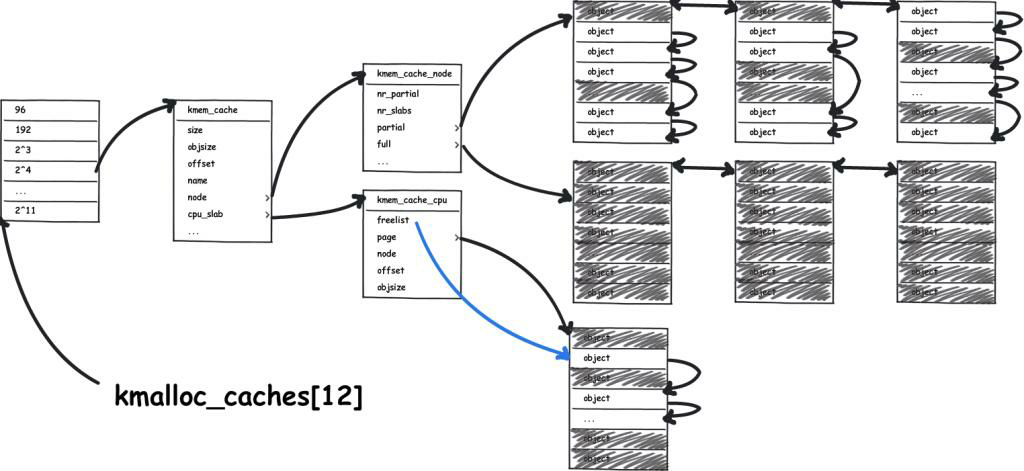

整个slub系统的框图

物理页按照对象object大小组织成单向链表，对象大小由objsize指定的。例如16字节的对象大小，每个object就是16字节，每个object包含指向下一个object的指针，该指针的位置是每个object的起始地址+offset

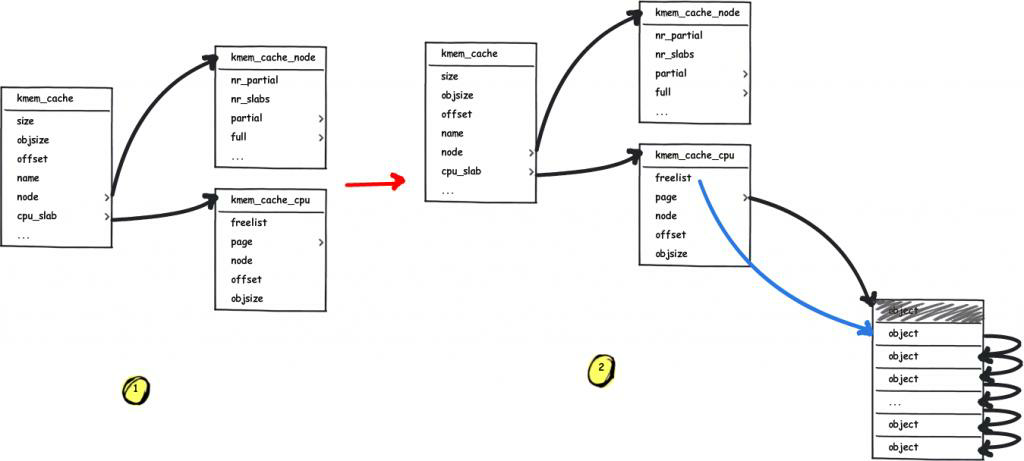

slub系统刚刚创建出来，这是第一次申请。 此时slub系统刚建立起来，营业厅kmem_cache_cpu和仓库kmem_cache_node中没有任何可用的slab可以使用因此只能向伙伴系统申请空闲的内存页，并把这些页面分成很多个object，取出其中的一个object标志为已被占用，并返回给用户，其余的object标志为空闲并放在kmem_cache_cpu中保存。kmem_cache_cpu的freelist变量中保存着下一个空闲object的地址，表示申请一个新的slab，并把第一个空闲的object返回给用户，freelist指向下一个空闲的object

slub的kmem_cache_cpu中保存的slab上有空闲的object可以使用。

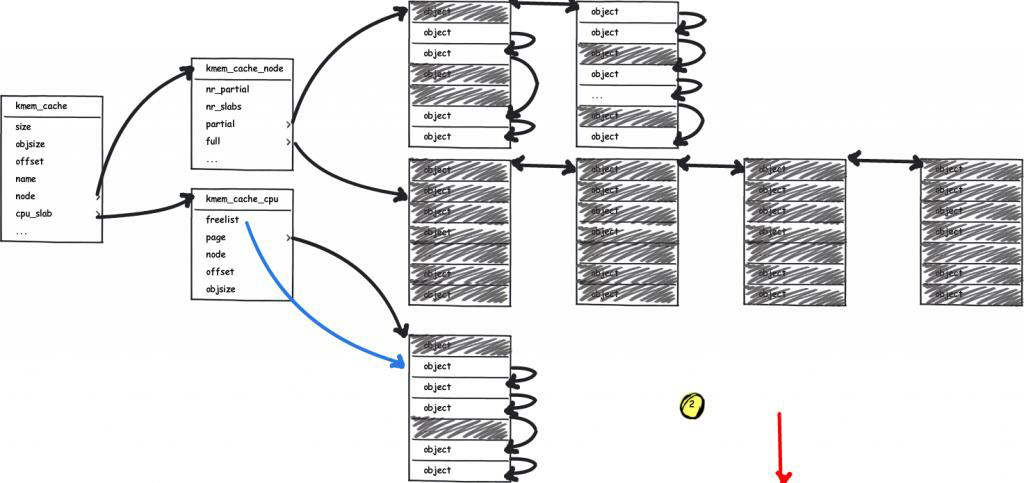

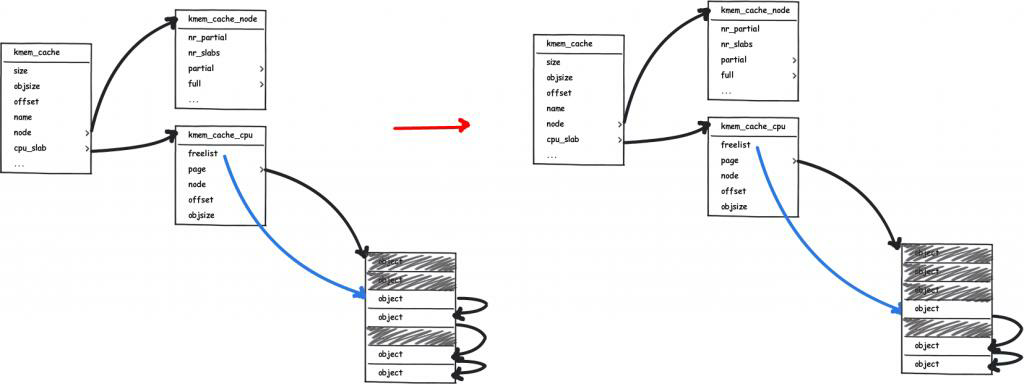

这种情况是最简单的一种，直接把kmem_cache_cpu中保存的一个空闲object返回给用户，并把freelist指向下一个空闲的object

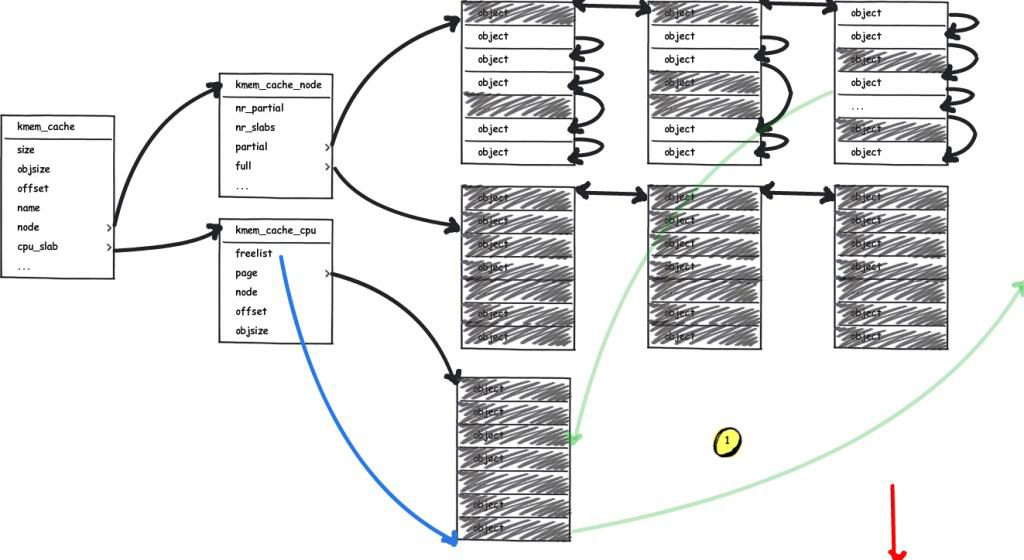

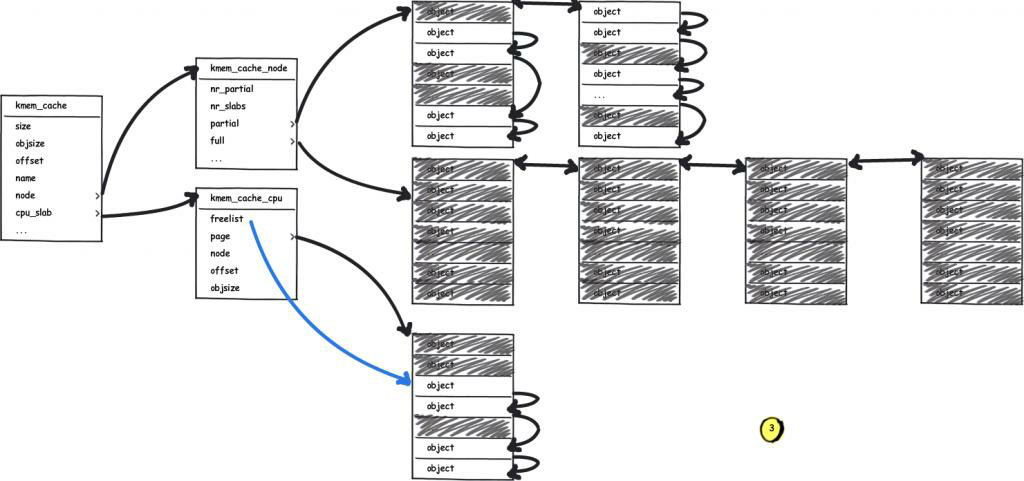

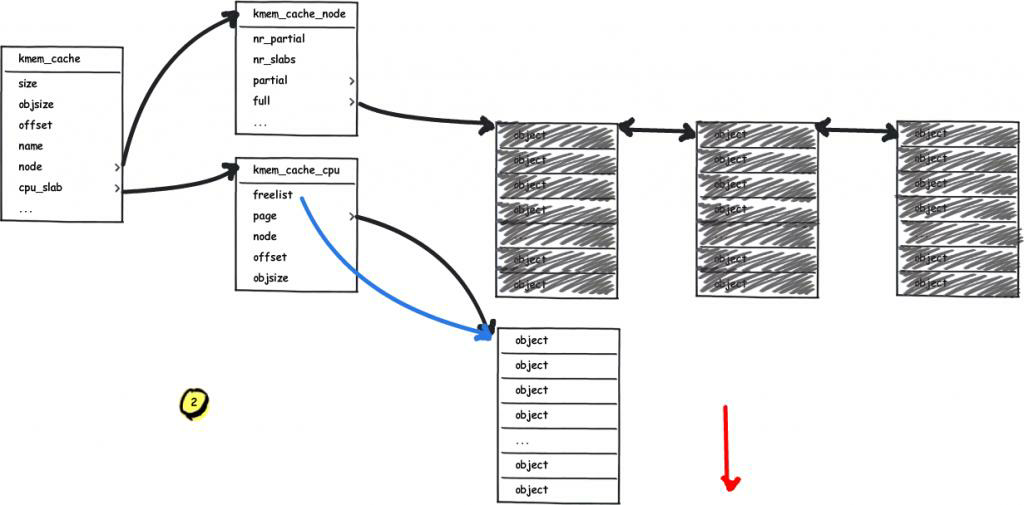

slub已经连续申请了很多页，现在kmem_cache_cpu中已经没有空闲的object了，但kmem_cache_node的partial中有空闲的object 。所以从kmem_cache_node的partial变量中获取有空闲object的slab，并把一个空闲的object返回给用户

kmem_cache_cpu中已经都被占用的slab放到仓库中，kmem_cache_node中有两个双链表，partial和full，分别盛放不满的slab，slab中有空闲的object和全满的slab，slab中没有空闲的object。然后从partial中挑出一个不满的slab放到kmem_cache_cpu中

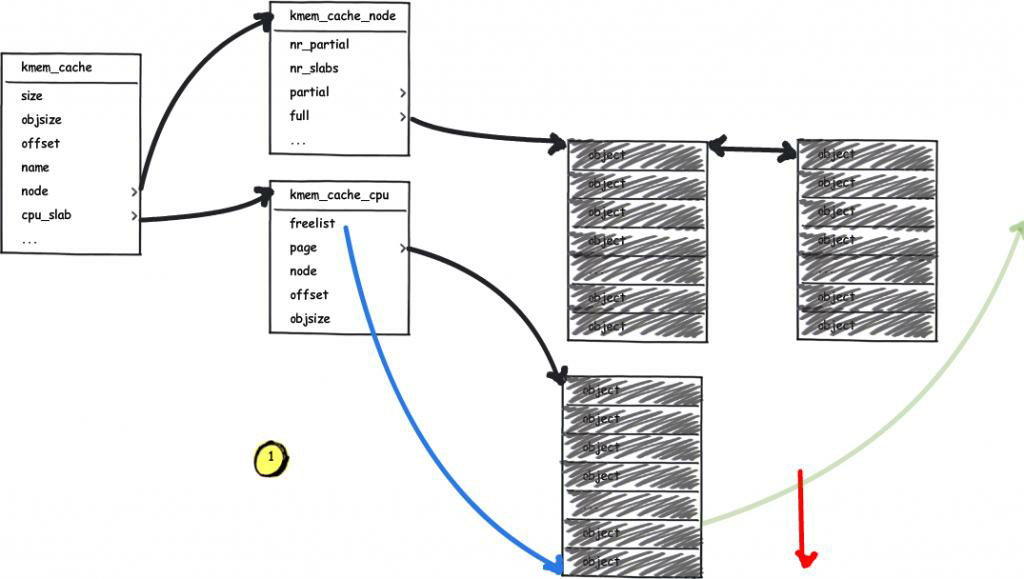

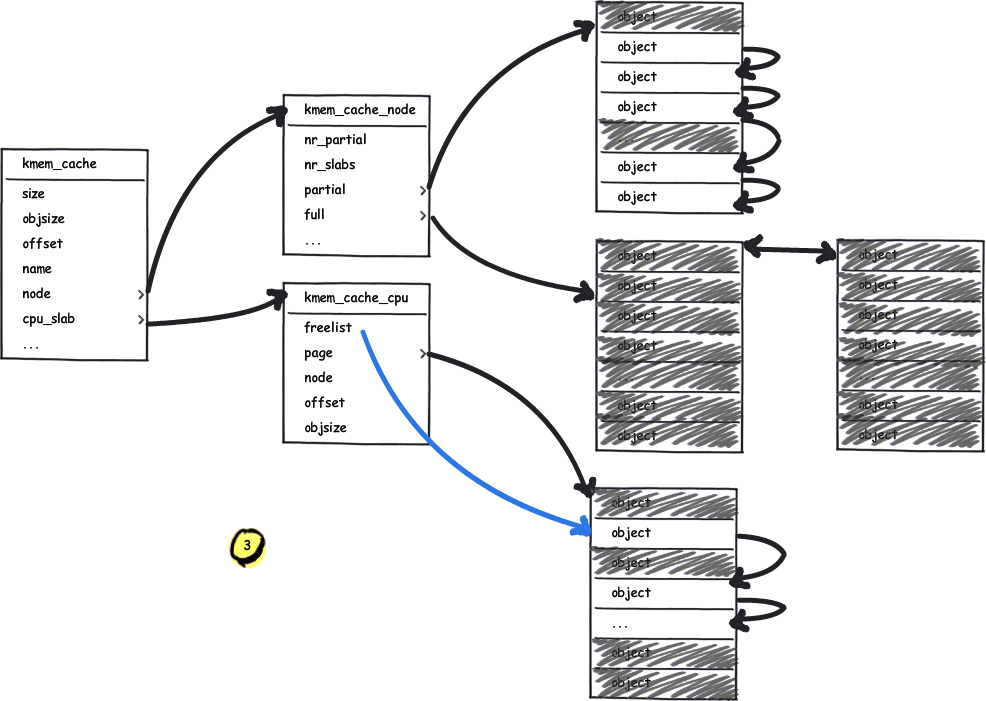

slub已经连续申请了很多页，现在kmem_cache_cpu中保存的物理页上已经没有空闲的object可以使用了，而此时kmem_cache_node中没有空闲的页面了，只能向内存管理器(伙伴算法)申请slab。并把该slab初始化，返回第一个空闲的object

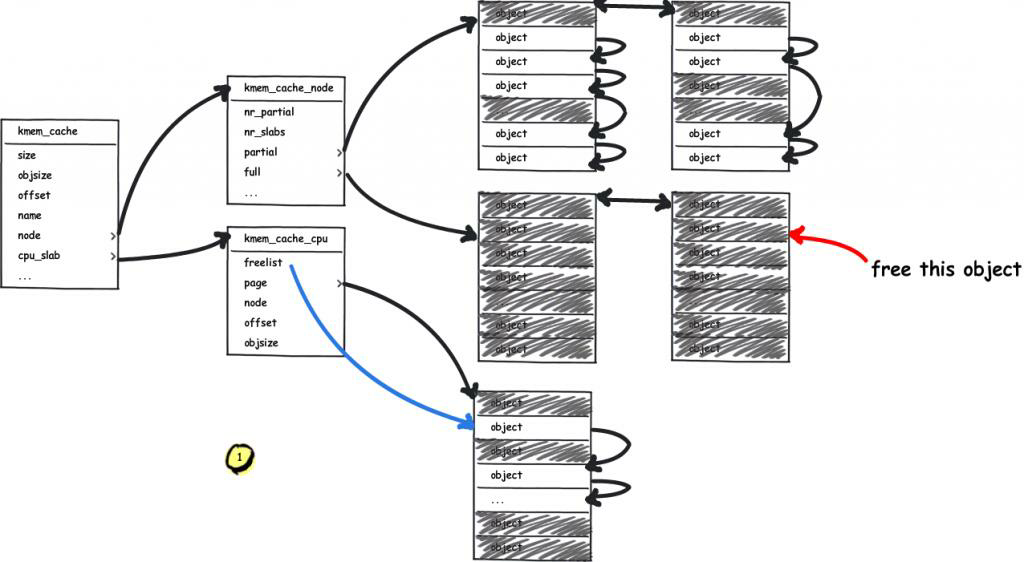

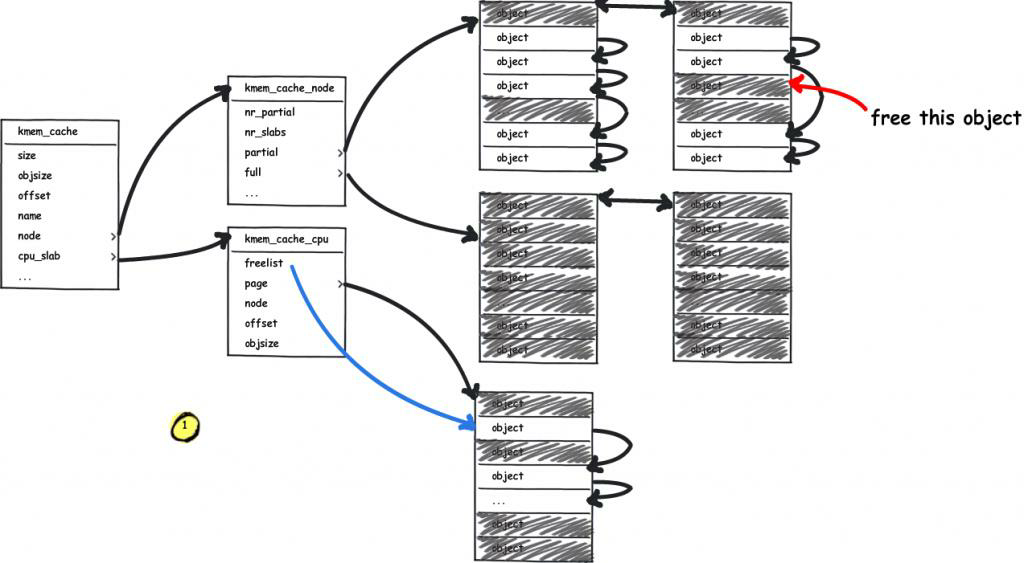

向slub系统释放内存块object时，如果kmem_cache_cpu中缓存的slab就是该object所在的slab，则把该object放在空闲链表中即可，如果kmem_cache_cpu中缓存的slab不是该object所在的slab，然后把该object释放到该object所在的slab中。在释放object的时候可以分为一下三种情况

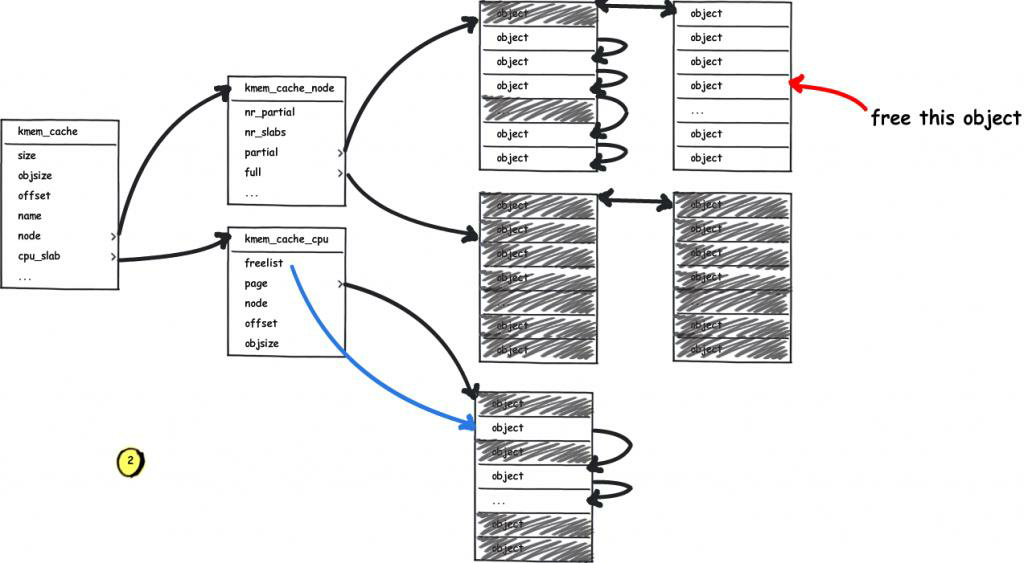

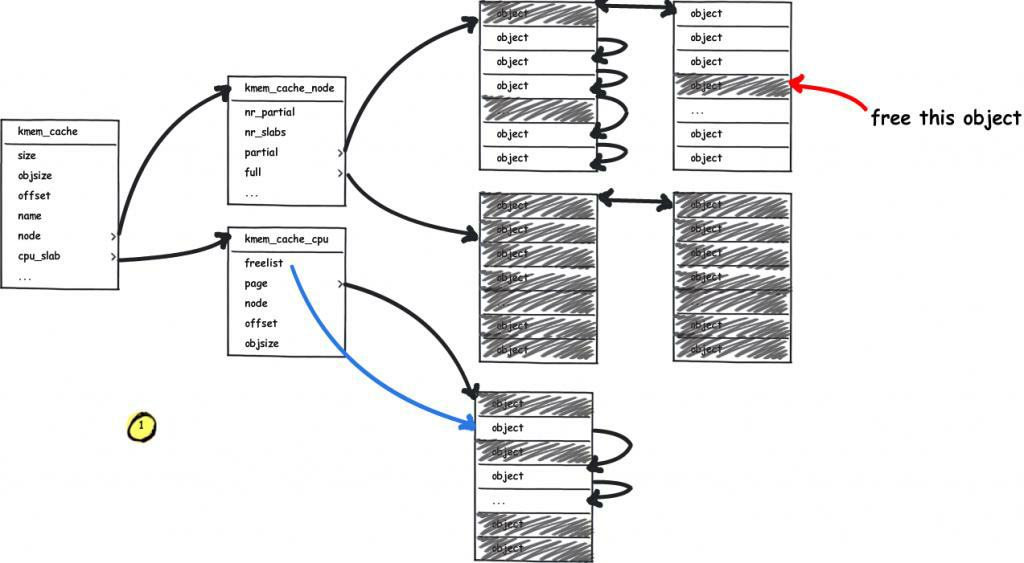

object在释放之前slab是full状态的时候（slab中的object都是被占用的），释放该object后，这是该slab就是半满（partial）的状态了，这时需要把该slab添加到kmem_cache_node中的partial链表中

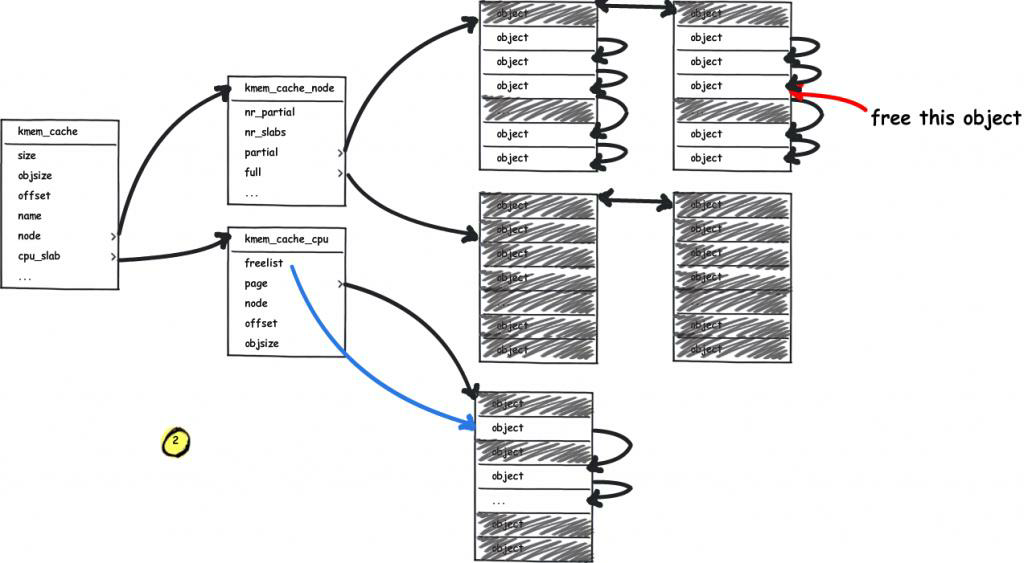

slab是partial状态时（slab中既有object被占用，又有空闲的），直接把该object加入到该slab的空闲队列中即可

该object在释放后，slab中的object全部是空闲的，还需要把该slab释放掉

内存管理-vmalloc

随着碎片化的积累，连续物理内存的分配就会变得困难，对于那些非DMA访问（Direct Memory Access，直接存储器访问），不一定非要连续物理内存的话完全可以像malloc那样，将不连续的物理内存页框映射到连续的虚拟地址空间中

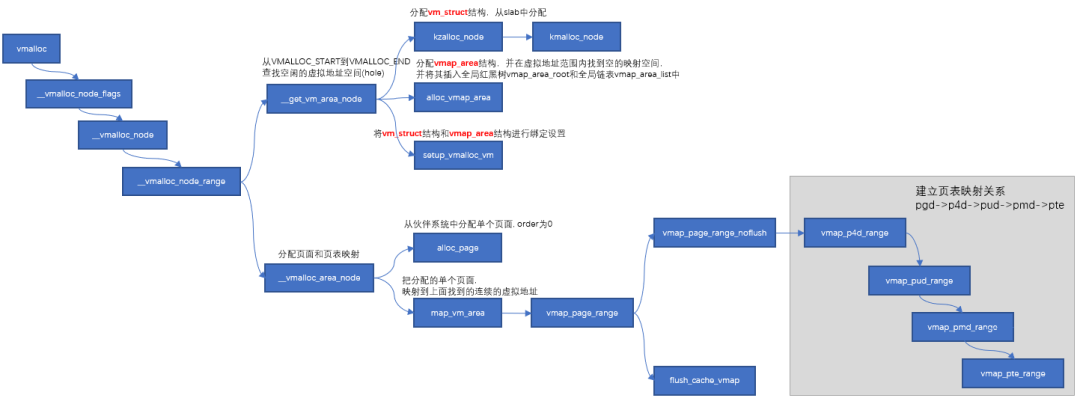

主要分以下三步：

  1. 从VMALLOC_START到VMALLOC_END查找空闲的虚拟地址空间(hole)
  2. 根据分配的size,调用alloc_page依次分配单个页面
  3. 把分配的单个页面，映射到第一步中找到的连续的虚拟地址。把分配的单个页面，映射到第一步中找到的连续的虚拟地址

内存管理-缺页处理

当进程访问这些还没建立映射关系的虚拟地址时，处理器会自动触发缺页异常

ARM64把异常分为同步异常和异步异常，通常异步异常指的是中断，同步异常指的是异常

当处理器有异常发生时，处理器会先跳转到ARM64的异常向量表中，选择如何处理异常

当触发异常的虚拟地址属于某个vma，并且拥有触发页错误异常的权限时，会调用到__handle_mm_fault函数来建立vma和物理地址的映射

  • 查找页全局目录，获取地址对应的表项
  • 查找页四级目录表项，没有则创建
  • 查找页上级目录表项，没有则创建
  • 查找页中级目录表项，没有则创建
  • handle_pte_fault处理pte页表

do_anonymous_page

匿名页缺页异常，对于匿名映射，映射完成之后，只是获得了一块虚拟内存，并没有分配物理内存，当第一次访问的时候：

  1. 如果是读访问，会将虚拟页映射到０页，以减少不必要的内存分配
  2. 如果是写访问，用alloc_zeroed_user_highpage_movable分配新的物理页，并用０填充，然后映射到虚拟页上去
  3. 如果是先读后写访问，则会发生两次缺页异常：第一次是匿名页缺页异常的读的处理（虚拟页到0页的映射），第二次是写时复制缺页异常处理。

从上面的总结我们知道，第一次访问匿名页时有三种情况，其中第一种和第三种情况都会涉及到内核共享0页

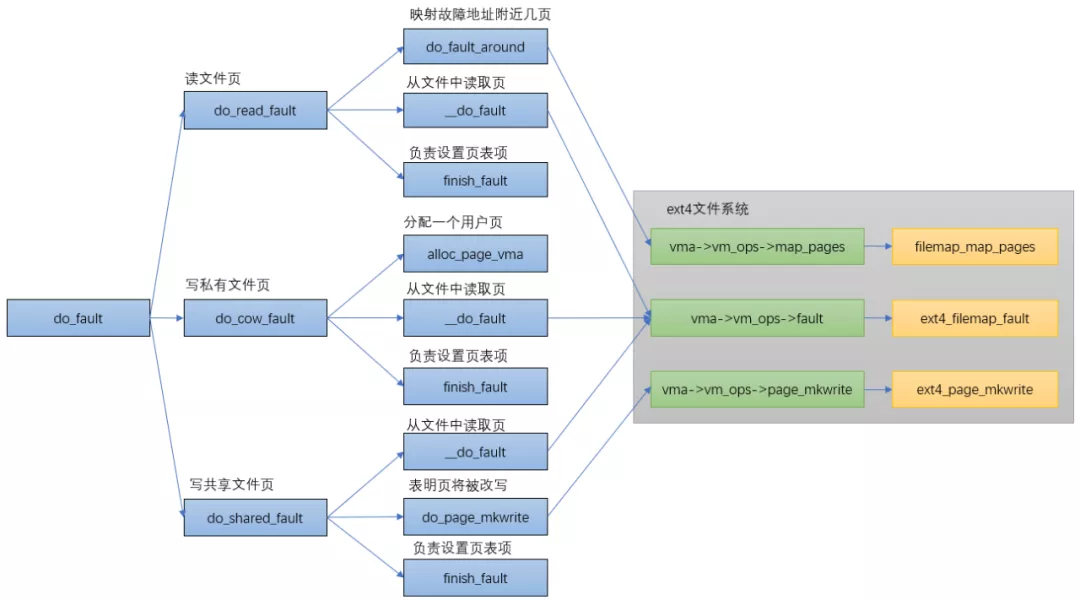

do_fault

do_swap_page

pte对应的内容不为0(页表项存在)，但是pte所对应的page不在内存中时，表示此时pte的内容所对应的页面在swap空间中，缺页异常时会通过do_swap_page()函数来分配页面。

do_swap_page发生在swap in的时候，即查找磁盘上的slot，并将数据读回。

换入的过程如下：

  1. 查找swap cache中是否存在所查找的页面，如果存在，则根据swap cache引用的内存页，重新映射并更新页表；如果不存在，则分配新的内存页，并添加到swap cache的引用中，更新内存页内容完成后，更新页表。
  2. 换入操作结束后，对应swap area的页引用减1，当减少到0时，代表没有任何进程引用了该页，可以进行回收

do_wp_page

走到这里说明页面在内存中，只是PTE只有读权限，而又要写内存的时候就会触发do_wp_page

do_wp_page函数用于处理写时复制（copy on write），其流程比较简单，主要是分配新的物理页，拷贝原来页的内容到新页，然后修改页表项内容指向新页并修改为可写(vma具备可写属性)
